Parkeersysteem ultrasone parkeersensor
Invoering
Parkeergeleidingssysteem ultrasone parkeersensor met behulp van ultrasoon golfdetectie werkingsprincipe om te detecteren of de parkeerplaats bezet is of niet, en met behulp van een LED-indicator om de status te onderscheiden (ROOD is bezet, GROEN is beschikbaar), die de bestuurder kan leiden om snel ruimte te vinden en verbeter het parkeermanagementniveau. Stuur tegelijkertijd de status naar de bovenste controller.

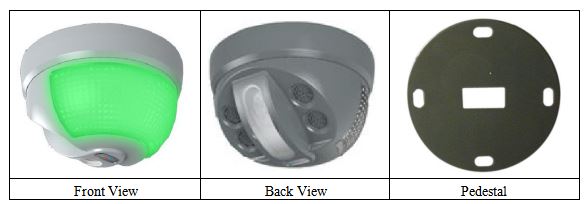

afbeelding
Parameter
bedrijfs- | DC18V ~ 30V, aanbevolen : | Operatie principe | Ultrasone detectie |
Spanning | 24V | ||
Typisch | Rood licht : 65mA | Communicatie | RS-485 |
Stroom | Groen licht : 56mA | mode | |
Dimensie | 130 * 130 * 80mm | Adres codering | 00 ~ 31, via 5 jumpers |
aanpakken | |||
Het opsporen | 290 cm , door middel van 2 jumpers | bedrijfs- | -20 ~ + 50 ℃ |
reeks | omgeving | Temperatuur | |
ESD | 12KV | Pulstrein test | ± 4KV |
tafel 2
Werkstatusindicator
Werkstatusindicator (rood): licht aan betekent met communicatie en gedetecteerde objecten
S1 Jumperinstelling
S1 Instellingsinstructie jumper :
Van rechts naar links, (LH) 【1,2,3,4,5,6,7】, Lower 5 nummer (1-5) is adresinstelling, hoger 2 nummer (6-7) zijn installatiehoogte adres, jumper in middel 1, zonder jumper betekent 0.
Adres instelling : Lower 5 nummer (5,4,3,2,1) Respectievelijk vertegenwoordigen binair adres 16,8,4,2,1. Verschillend aantal jump-line-combinaties, zoals parkeerplaatsadres 3, u moet in 1 en 2 jumpen.
Detectieafstand: Sen 1 0 | Detector toevoegen : toevoegen ( 4 -> 0 ) | |||
Sen10 | Installatiehoogte | Horizontale afstand vanaf het parkeren | addr | addr |
( Y ) | lijn ( X ) | |||
0 0 | 180cm - 210cm | direct boven de parkeerlijn | 0 0 0 0 0 | 00 |
0 1 | 230cm - 250cm | direct boven de parkeerlijn | 0 0 0 0 1 | 01 |
1 0 | 250cm - 270cm | direct boven de parkeerlijn | ...... | ... |
1 1 | 270cm - 290cm | direct boven de parkeerlijn | 1 1 1 1 1 | 31 |
tafel 3
Notitie:
1, wanneer de parkeersysteem ultrasone parkeersensor zet de jumper, gelieve herhaaldelijk stuwkracht en trek meerdere keren verwijderen oxidelaag om goede contact.
2, de voorgestelde installatiehoogte is Y: 2.4m-3m, geïnstalleerd direct boven de parkeerlijn, om betrouwbare detectie te verzekeren.
Instructie van Block Terminal
Instructies voor systeemaansluiting
1. Het apparaat onder één RCM, bij voorkeur verbonden in busmodus, detectoradressering door vijf jumper, één communicatiebus kan maximaal 32 detectoren opleveren.
2. De detectoren onder één RCM krijgen gelijkstroom van RCM. Gezien het technische on-line verlies, gebruikt de detector een breed scala aan voedingsontwerp.
3. Om ervoor te zorgen dat de eindapparatuur goed werkt, is het raadzaam om de 24V DC-voeding te gebruiken. Regionale schakelkast levert het vermogen van de stroom gelijk aan het stroomverbruik 150% - 200% van de totale stroomvoorziening, om een betrouwbare start en lange levensduur te garanderen.
Instal l demonstratie
